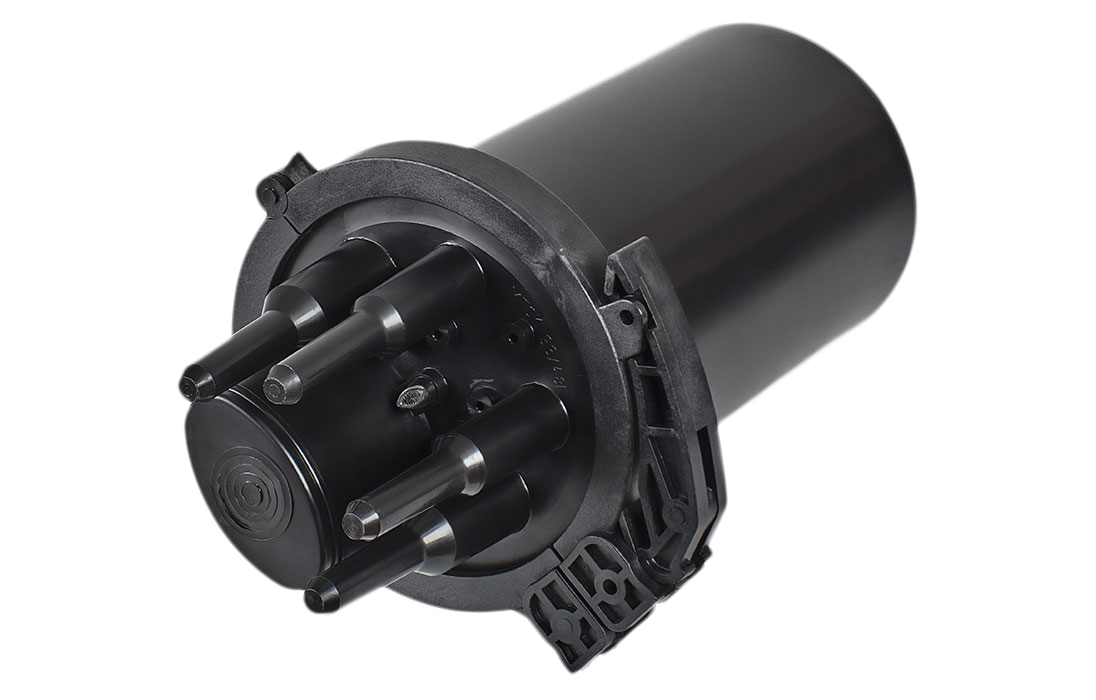

Муфта оптическая МТОК-Л7

Муфта оптическая МТОК-Л7

Назначение

Тупиковая муфта МТОК-Л7 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8» емкостью до 48 ОВ. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Характеристики

Производитель

Максимальное количество сварных соединений

48

Кол-во вводов:

- круглый ступенчатый, до 20 мм

- круглый ступенчатый, до 16 мм

- овальный, до 25 мм/транзит

2

2

2/1

Максимальное количество кассет

3

Герметизация корпуса

Хомут

Герметизация вводов

ТУТ

Температура эксплуатации, ºС

- 60…+70
